产品中心

PRODUCT
2D Disc-type Glue Coating Detection (One-to-Three)
2D圆盘式涂胶检测（一拖三）

基于AI卷积神经网络技术结合CV视觉算法技术的在线跟随式涂胶检测系统。涂胶机器人带相机在涂胶的过程中进行实时涂胶检测，胶宽自动生成，可无死角检测直胶、曲线胶、直角胶的2D外观、宽度、断胶、胶到边界距离。圆盘式检测头集成了相机，镜头，光源。光源为四色可调的照明设备，通过精确控制RGBW四色光源合成任意颜色光源，为各种工业检测、定位和识别任务提供了稳定、可靠的光照条件。

Application Background
应用背景

  • 涂胶技术在汽车焊装/总装、发动机总成、新能源电池、零部件、3C电子、航空航天、光伏行业都有广泛应用。
  • 在汽车制造中，涂胶技术被广泛应用，其重要性不容忽视。胶粘剂在汽车设计、制造中起到了起到加固，防水，减噪，减震等作用。
  • 自动设备涂胶过程中，由于胶水残留气泡，胶嘴堵塞，胶嘴残胶引起卷胶，涂胶设备本身信号故障等问题，容易出现胶水缺失，溢胶，位置偏移等情况，进而导致车身局部强度下降或关键部位密封性不足等质量风险。

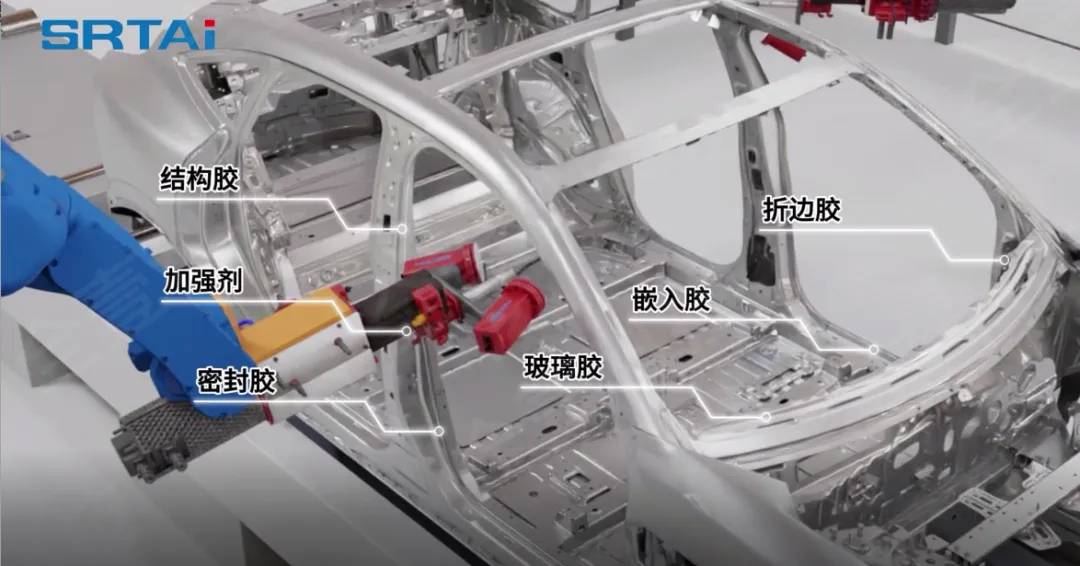

  • 因此对每一辆车涂胶过程中实时检测及结果的确认，逐步变成车身生产质量监控的重要一环。                                                                             涂胶技术在生产过程中的应用
Product Features
产品特点




  • AI自学习功能，对人员图像处理等技能无要求
  • 结合运动控制技术及合成算法，快速完成胶体识别和检测
  • 实现不同用户层级参数智能设置，节省现场调试时间
  • RGBW四色技术结合，可选择合成任意颜色进行照明


Product Advantages
产品优势
比较项目
友商
SRT
检测头外观
圆盘式

三角圆盘式

采样频率

MAX200幅图/S

MAX1000幅图/S

重复性精度
±0.1mm
±0.05mm
绝对精度
无
±0.1mm
工作距离范围
最佳范围±5mm
最佳范围±10mm
参数
人工调参
AI自动生成参数
软件操作
人工参数设置繁琐
人工只需对应上下限
泛用性
单套对应单类型胶型
可对应各种复杂胶型
Product Configuration
产品配置

单套必需品
式样

名称
工控机

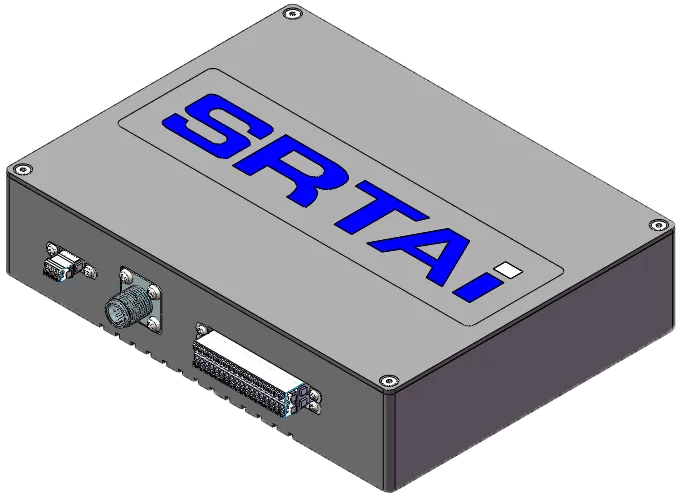

IO控制盒
3D双激光
涂胶检测头
网线信号线
功能
图像处理
高速触发
图像采集相机通讯信号控制
数量
1PCS1PCS1PCS2PCS1PCS
单套选购品
式样
名称
视觉电柜
嵌入式屏幕
台式屏幕
鼠标键盘
功能

放置硬件

人机交互

软件展示
实时监控指令操作数据输入
数量
1PCS1PCS1PCS1PCS1PCS

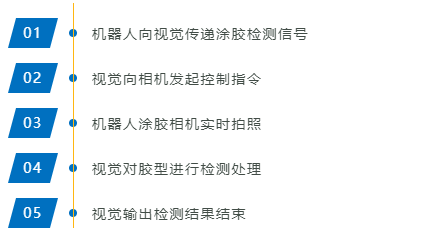

Real-time Gluing Detection Workflow
实时涂胶检测工作流程

Product Value
产品价值

  • 质量管控：产品地图实时显示胶条检测状态，快速定位异常位置
  • 数据管控：从设备无数据 ->对接MSE系统，品质追溯及品质分析报表
  • 效率检出：增加作业者安全性黑底黑漆的检出率能达到99.9%，对一条生产线上的存在多种品类、多种颜色的涂胶检测产品时只需设定3个参数(步长、胶宽上限、胶宽下限)即可适应不同工艺，大大的节约了人工成本和时间。
