Dual-Laser 3D Glue Coating Detection

双激光3D涂胶检测

斯睿特3D双激光涂胶检测产品，在生产作业工位上，运用蓝紫光测量技术与激光三角法，在线跟随式检测实时捕捉胶体三维信息精确输出点云及高度数据。产品地图直观呈现胶条检测状态，便于迅速定位异常。主要适用于天窗侧窗玻璃胶等工件监控胶型品质检查，如宽度、高度、断胶、溢胶、干胶，胶偏移等，可实现拐角处的全面检测能力，确保品质无死角。

Application Background

应用背景

玻璃三角胶，作为一种重要的粘合剂和密封材料，其独特的粘性和密封性能使得它在多个领域中都发挥着不可或缺的作用。
在汽车制造中，玻璃三角胶用于挡风玻璃、侧窗玻璃与天窗玻璃的粘接与密封。起到了高温稳定性、低温韧性、耐冲击性等的作用。
自动设备涂胶过程中，由于胶水残留气泡，胶嘴堵塞，胶嘴残胶引起卷胶，涂胶设备本身信号故障等问题，容易出现胶水缺失，胶型宽度，位置偏移等情况，进而导致密封性不足，影响玻璃透光性，玻璃无法正确安装或固定。 3D双激光涂胶软件在生产过程中的应用

Product Features

产品特点

边界抽出测量计算，高速跟随检测<5000幅/秒处理能力
通过三角激光法成像原理实现拐角处的全面检测，确保品质无死角
当工件定位略有偏差时，视觉可搜索定位胶体位置，降低误检率
地图导航功能实时定位当前检测点定位异常点位

Product Advantages

产品优势

拐角可检

拐角可无死角检测，无需随动装置

安装灵活
可安装于机器人抓手，也可安装在固定胶枪上
易用便捷

设备即插即用，内部硬件整体集成，插拨式快换头

配置灵活
根据环境工况及机器人走向搭载灵活多变的光学器件

Product Configuration

产品配置

单套必需品
式样
名称	工控机	IO控制盒	3D双激光涂胶检测头	网线	信号线
功能	图像处理	高速触发	图像采集	相机通讯	信号控制
数量	1PCS	1PCS	1PCS	2PCS	1PCS

单套选购品
式样
名称	视觉电柜	嵌入式屏幕	台式屏幕	鼠标	键盘
功能	放置硬件人机交互	软件展示	实时监控	指令操作	数据输入
数量	1PCS	1PCS	1PCS	1PCS	1PCS

Real-time Gluing Detection Workflow

实时涂胶检测工作流程

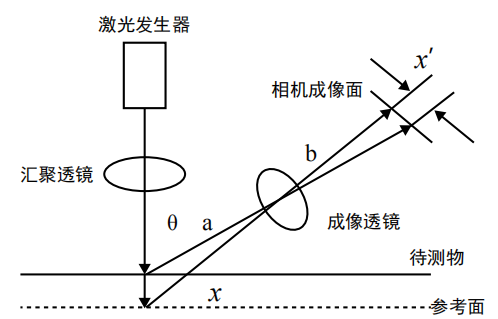

Imaging Principles

成像原理

Product Value

产品价值

质量管控：产品地图实时显示胶条检测状态，快速定位异常位置
数据管控：从设备无数据 ->对接MSE系统，品质追溯及品质分析报表
效率检出：保证检测精度，摆脱人工检测的误检和漏检
